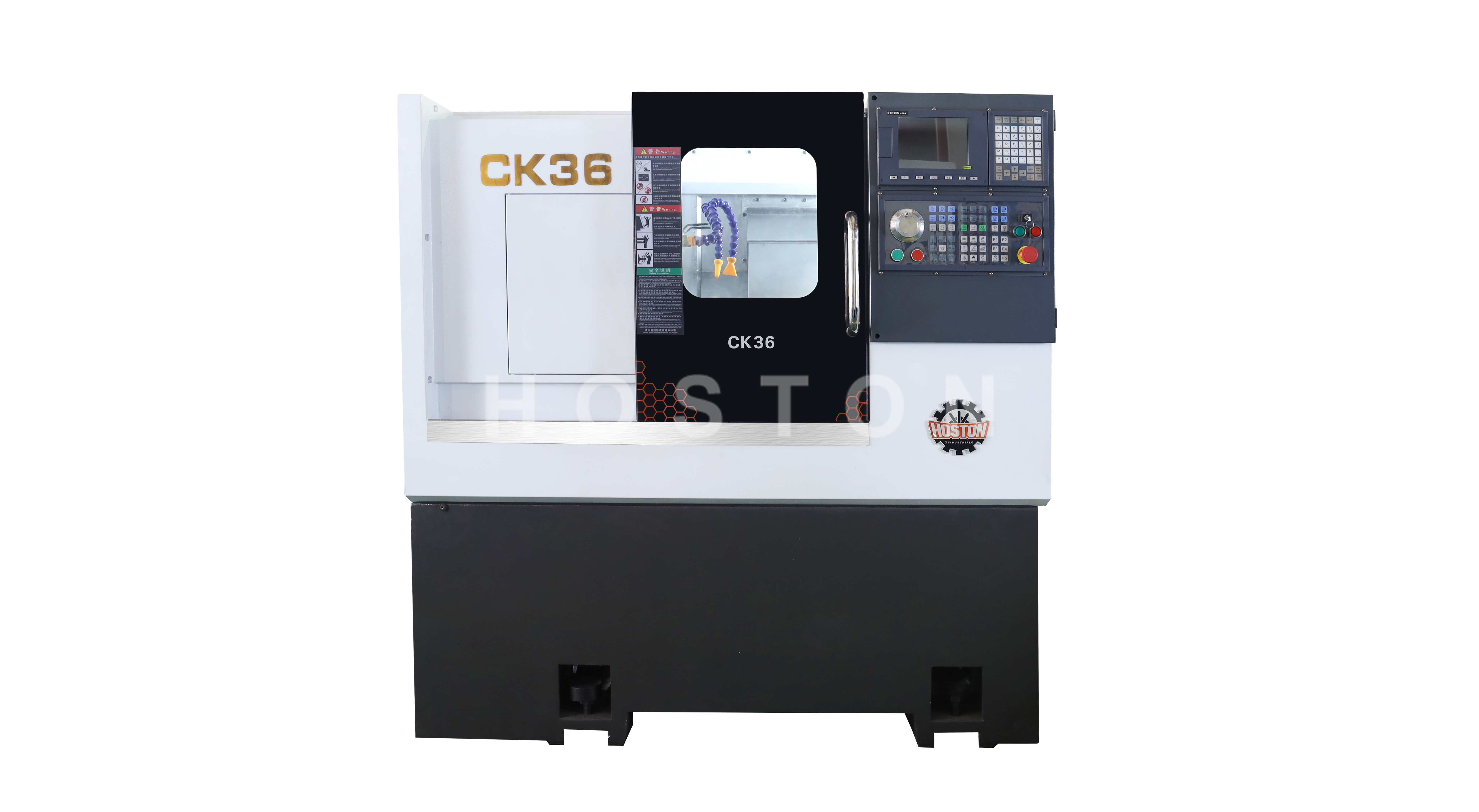

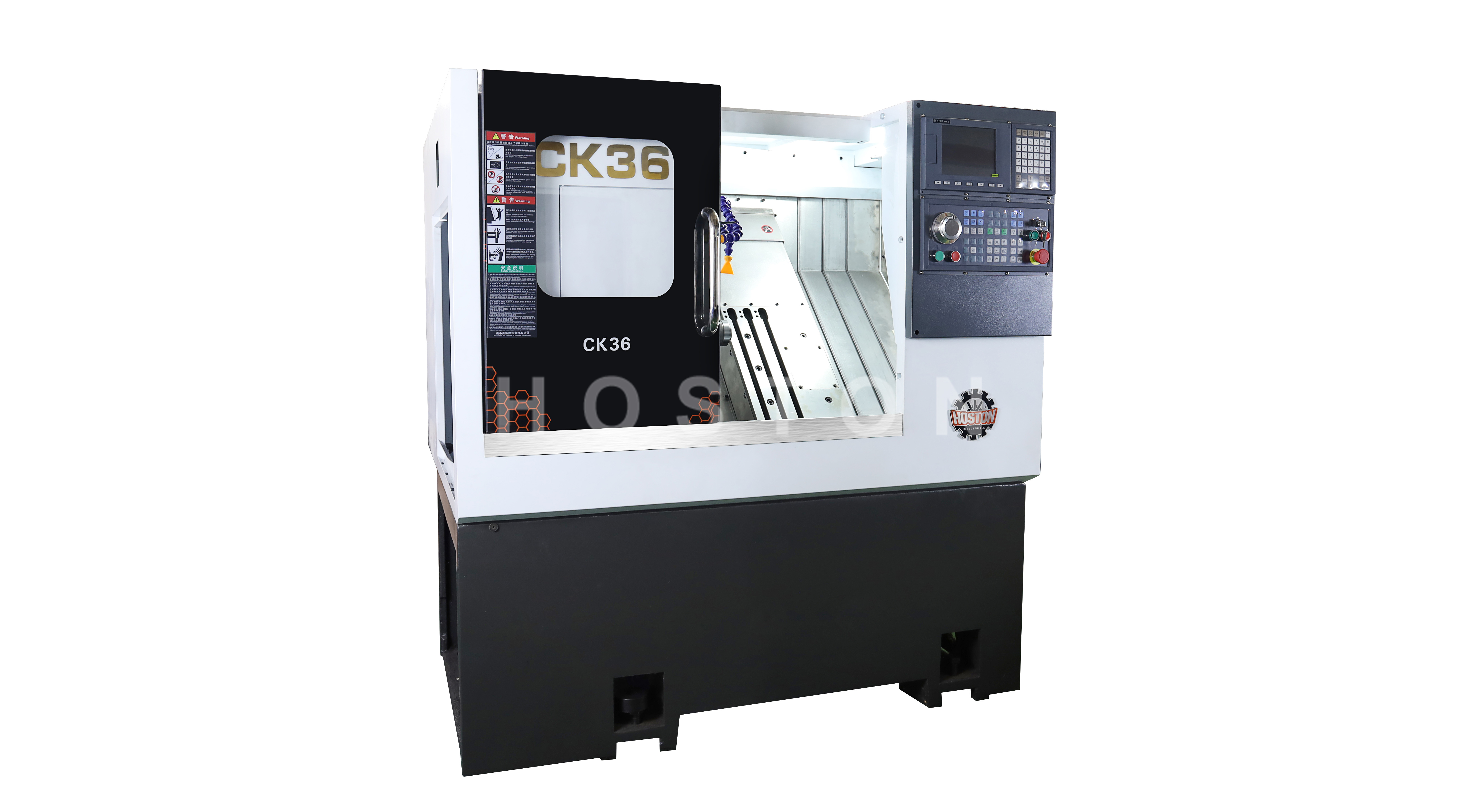

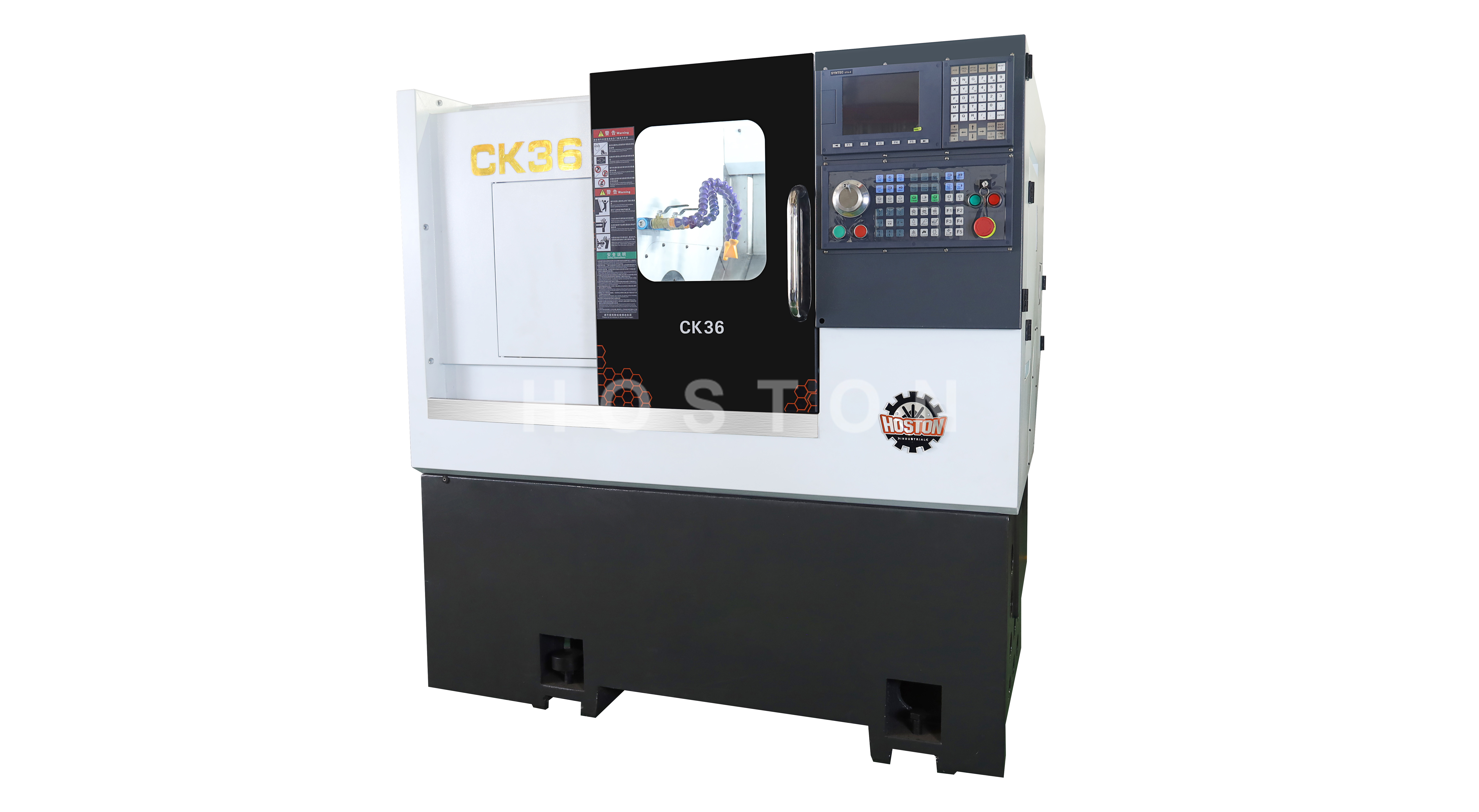

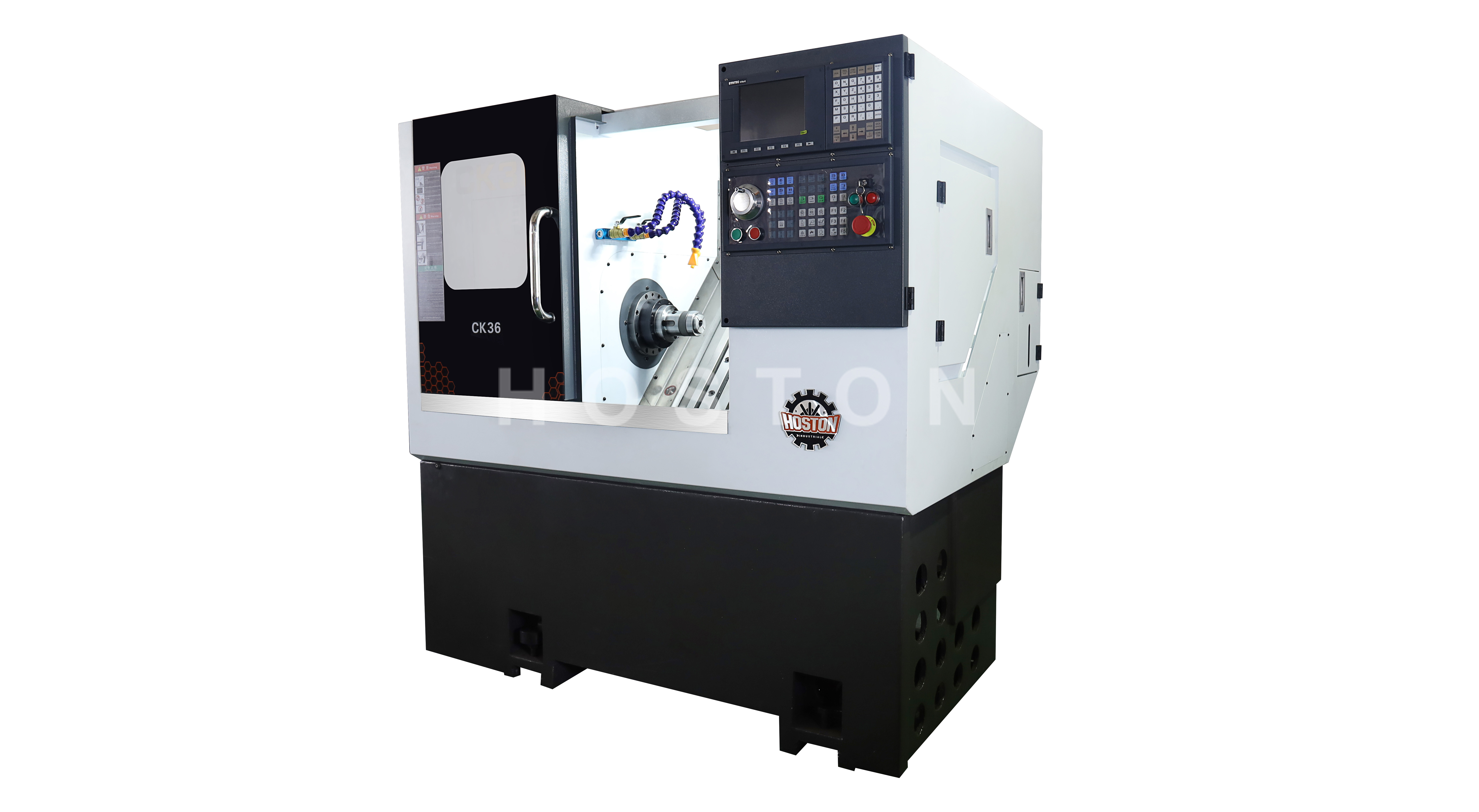

| 机械类别 | 项目 | 单位 | CK36 | CK46 |
| 加工能力 | 床身最大回转直径 | mm | 400 | 450 |
| 最大加工直径（盘类） | mm | 350 | 360 | |
| 最大加工直径（轴类） | mm | 135 | 135 | |
| 加工长度 | mm | 220 | 220 | |
| 轴向行程 | X轴移动量 | mm | 750 | 950 |
| Z轴移动量 | mm | 270 | 290 | |
| 机械精度 | 主轴跳动 | mm | 0.004 | 0.004 |
| X/Z轴重复定位精度 | mm | 0.002 | 0.002 | |
| 整体铸造床身 | 床身倾斜角度 | 度 | 45 | 45 |
| 主轴 | 转速 | rpm | 6000 | 6000 |
| 卡盘尺寸 | inch | 5" | 6" | |
| 主轴鼻端 | A2-4 | A2-5 | ||
| 主轴通孔直径 | mm | 46 | 56 | |
| 最大可通棒料 | mm | 35 | 45 | |
| 工作台与主轴中心高 | mm | 70 | 70 | |
| 移动速度 | X轴快速移动速度 | m/min | 27 | 27 |
| Z轴快速移动速度 | m/min | 27 | 27 | |
| 电机功率 | 主轴 | kw | 4.0 | 5.5 |
| X轴伺服电机 | kw | 1.1 | 1.7 | |
| Z轴伺服电机 | kw | 1.1 | 1.7 | |
| 刀架形式 | 排刀 | 把 | 8 | 8 |
| 刀具尺寸 | mm | 20*20 | 20*20 | |
| 镗刀杆直径 | mm | φ20 | φ20 | |
| 其他 | 机床尺寸长宽高 | mm | 1800×1300×1600 | 2160×1600×1800 |
| 机床重量 | kg | 1800 | 2600 |
产品特点
高精度、高刚性、重负荷套筒主轴
整体铸铁底座、30°斜床身、刚性好、操作、排屑方便
高刚性、高精度、高速度的日本滚珠丝杠、日本精密滚珠丝杠
主要功能部件

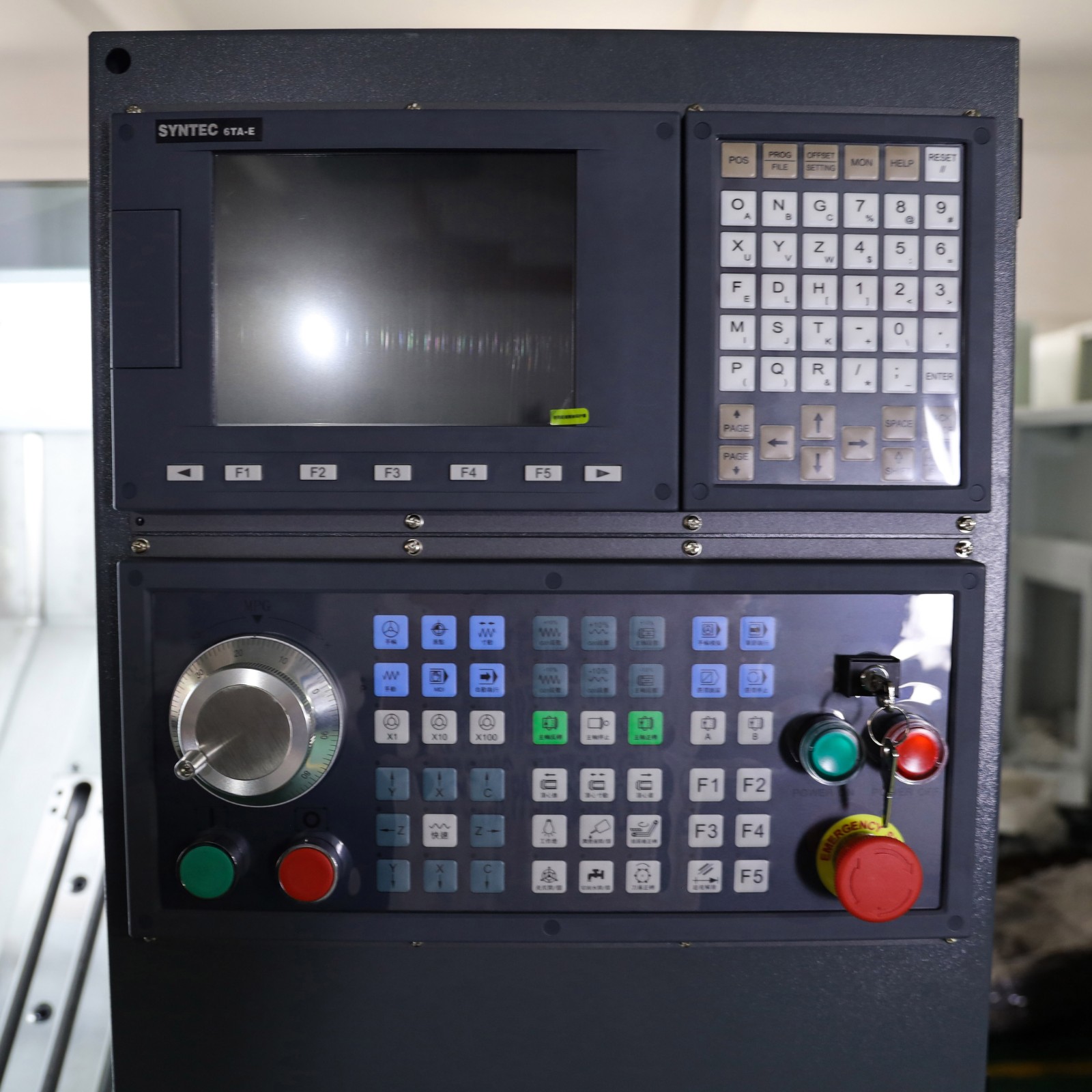

数控系统：台湾新代

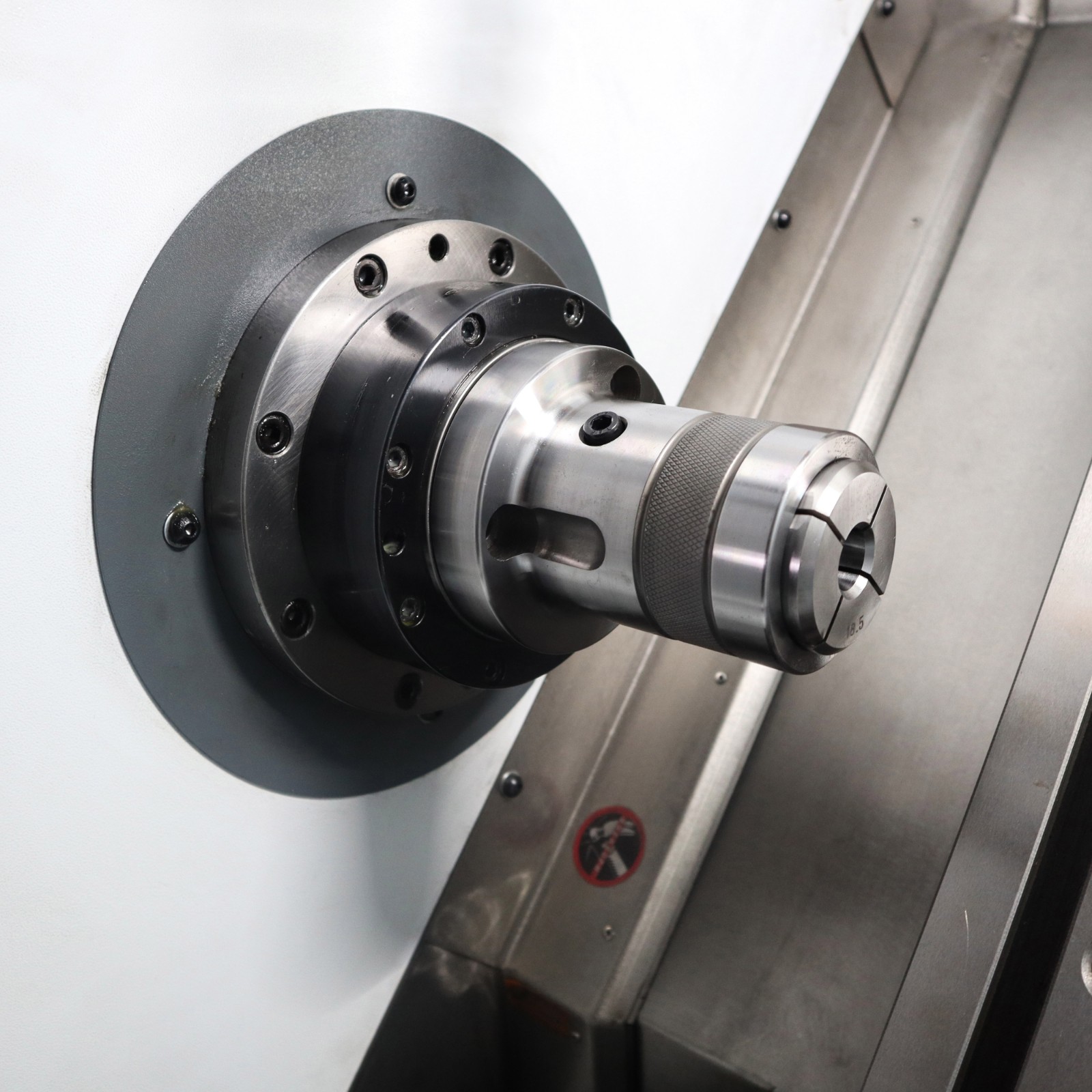

主轴部件：国产或台湾键偆
X/Z轴伺服电机/驱动器：台湾新代或日本安川
X/Z轴滚珠丝杠：台湾银泰上银或日本THK
X/Z轴直线导轨：台湾银泰上银或日本THK
床身底座：铸铁底座
