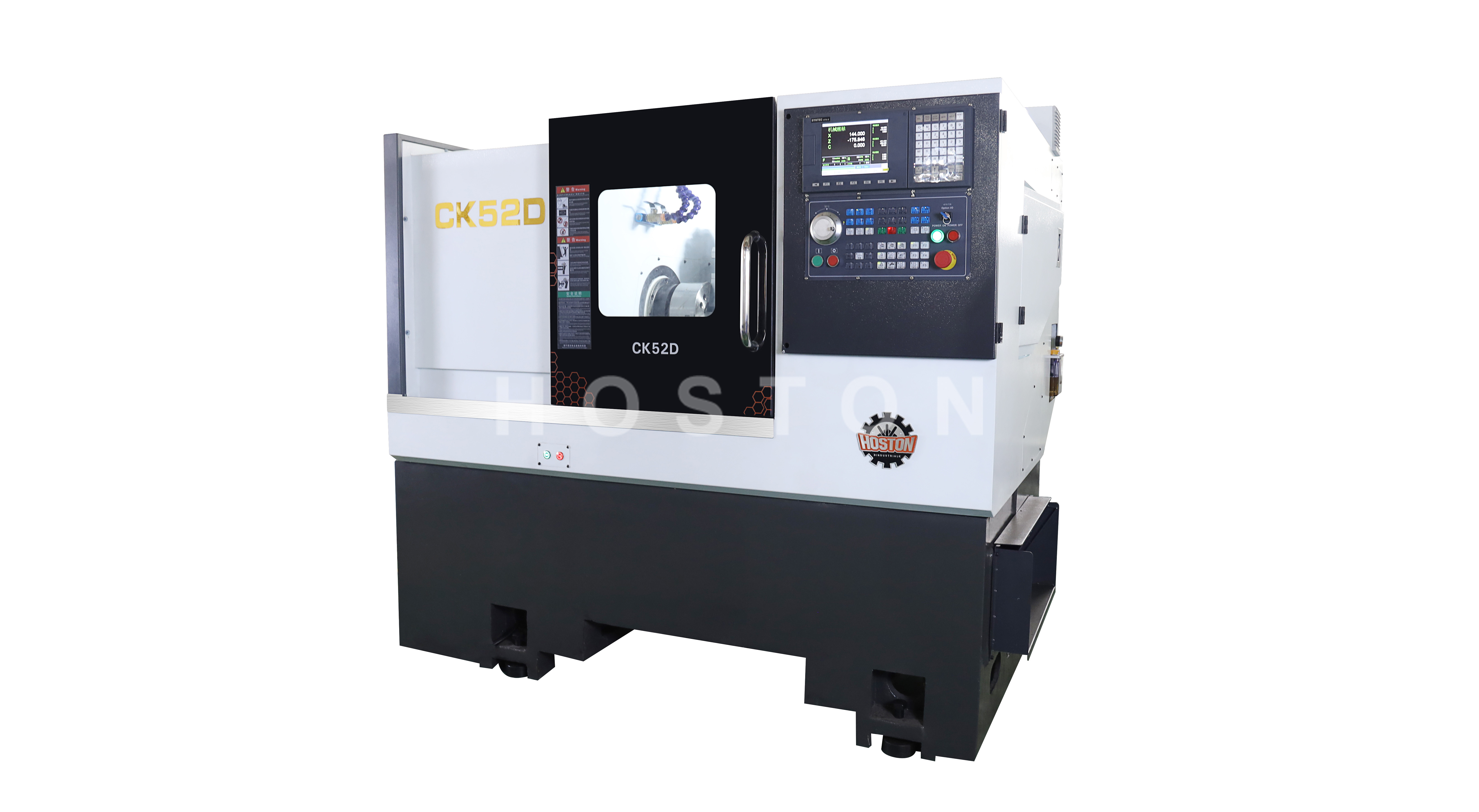

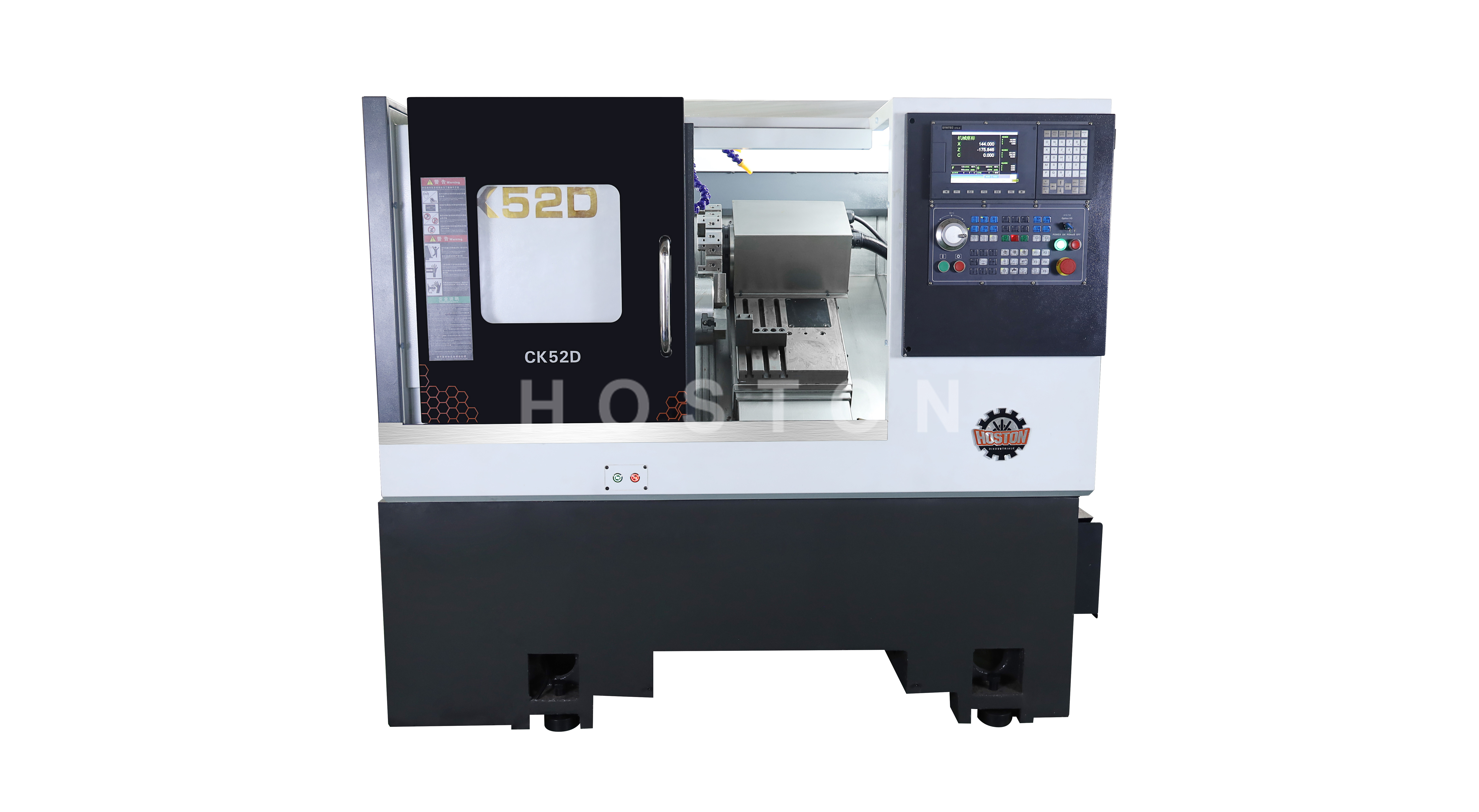

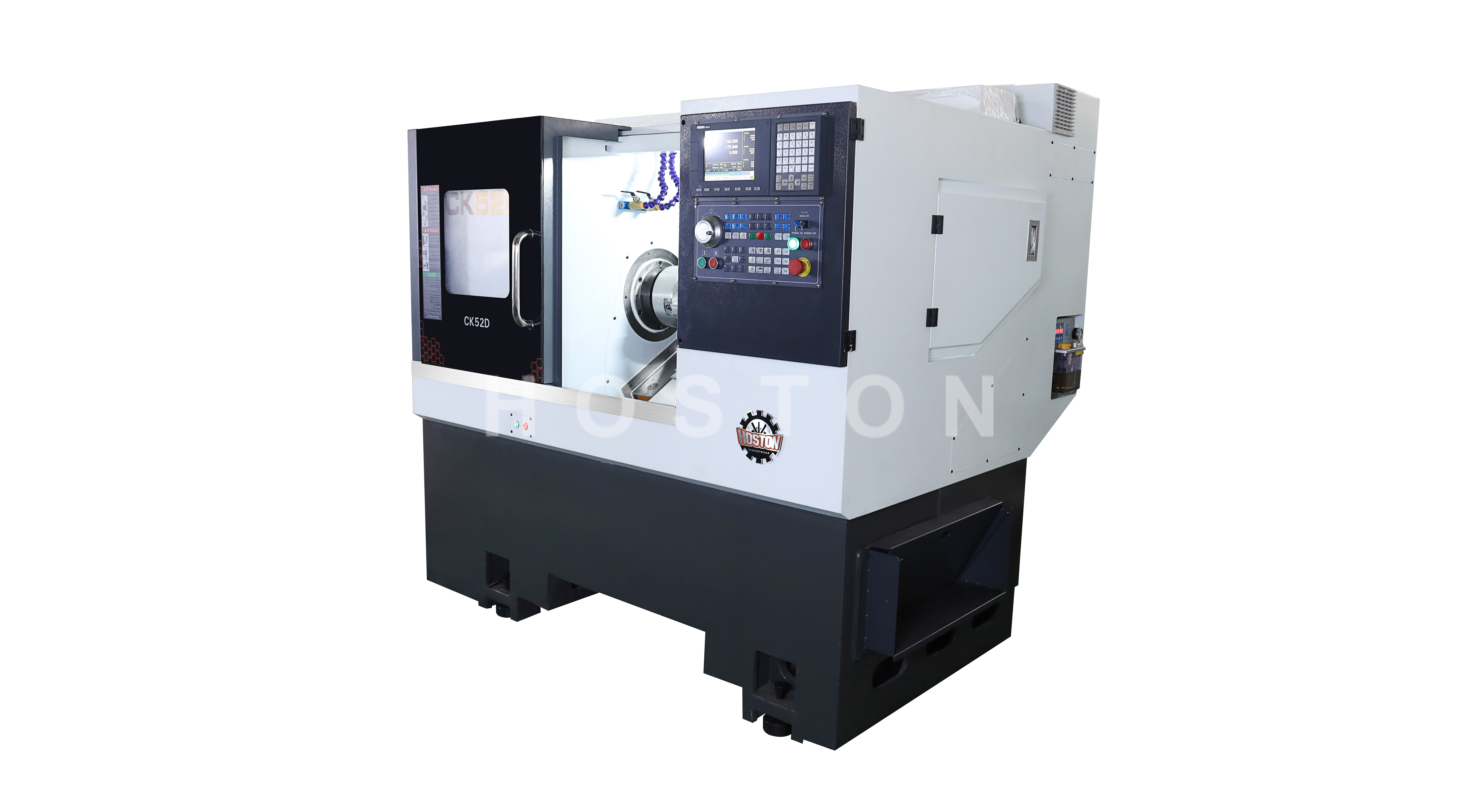

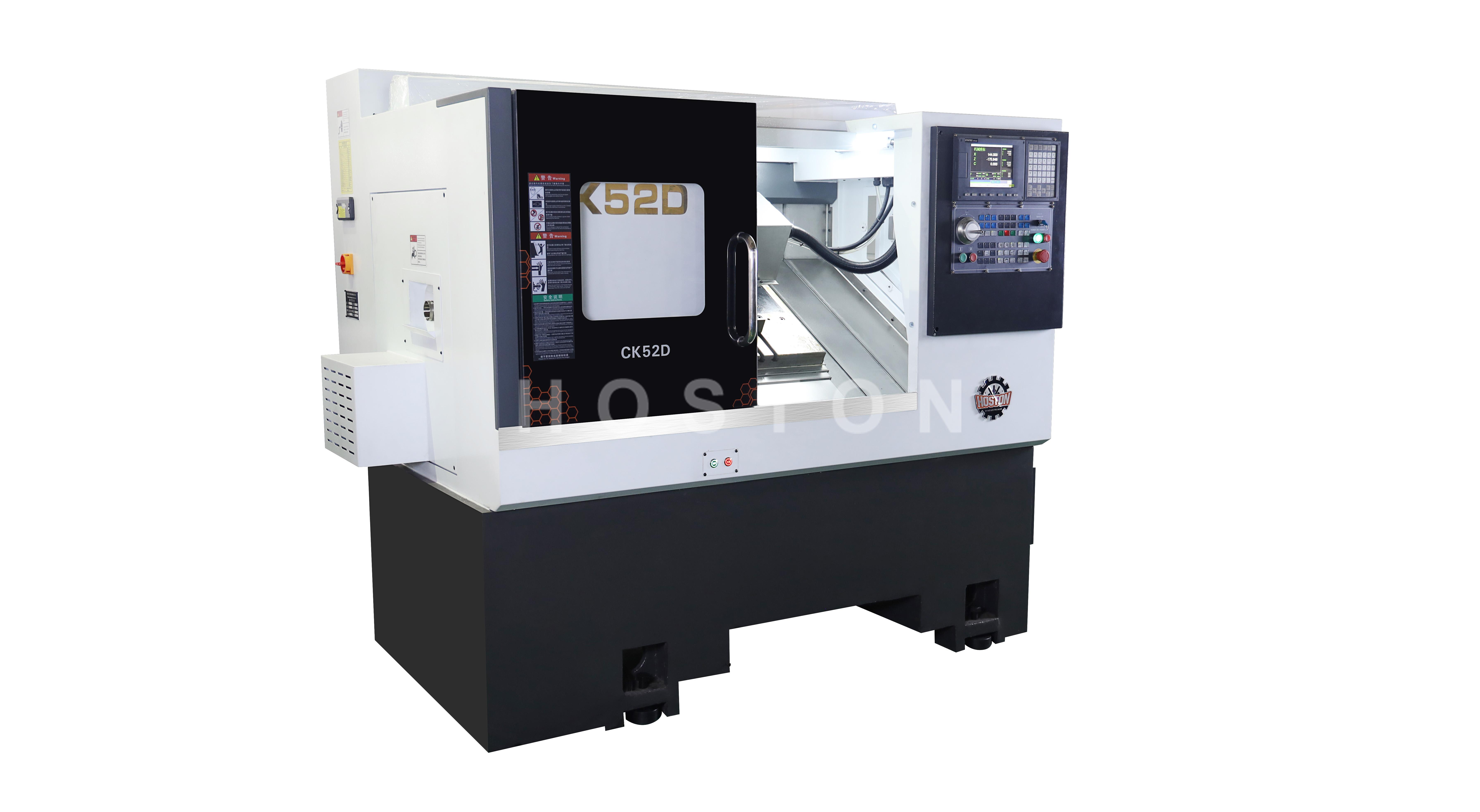

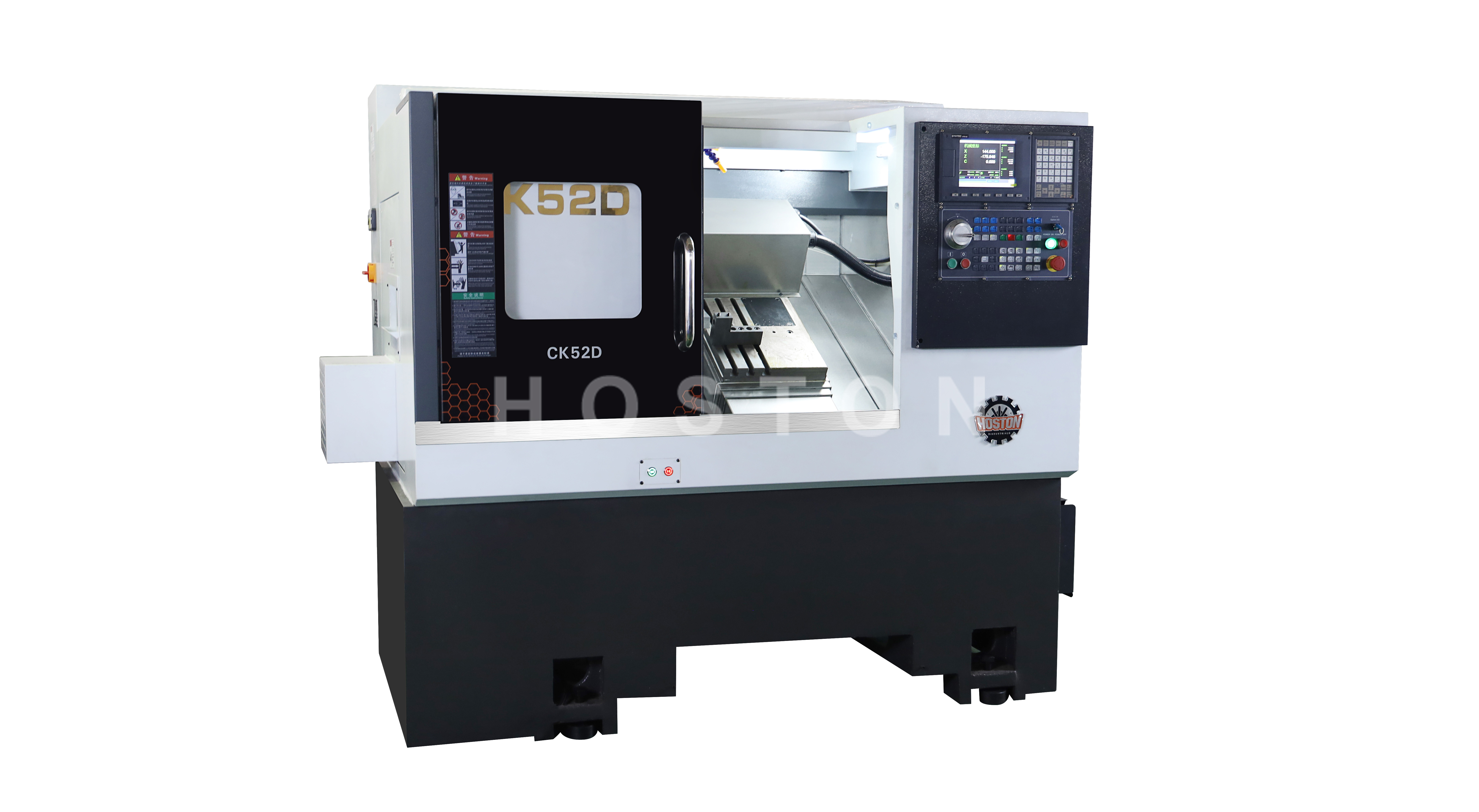

项目 | 单位 | CK52D | CK65 |
床身上最大回转直径 | mm | Ø420 | Ø420 |
最大加工长度 | mm | 220 | 220 |
刀架辅板最大回转直径 | mm | Ø140 | Ø140 |
最大加工零件直径(盘类/轴类) | mm | Ø 350/Ø135 | Ø 350/Ø135 |
主轴孔直径 | mm | Ø65 | Ø76 |
最大通过棒直径 | mm | Ø52 | Ø65 |
主轴转速范围 | r/min | 0-4000 | 0-4000 |
主轴转速级数 | 级 | CV | CV |
主轴端部形式 | flange | A2-6 | A2-8 |
主轴机功率 | kw | 7.5 | 11 |
床身倾斜角度 | 度 | 30 | 30 |
X轴快移速度 | m/min | 30 | 30 |
Z轴快移速度 | m/min | 30 | 30 |
X轴最大行程 | mm | 950 | 950 |
Z轴最大行程 | mm | 290 | 290 |
重复定位精度X轴 | mm | 0.002 | 0.002 |
标准刀架形式 | 12-station hydraulic turret | 12-station hydraulic turret | |
刀具尺寸/外面刀尺寸 | mm | 20×20 | 20×20 |
镗刀杆直径 | mm | Ø20 | Ø20 |
机床毛重(约) | kg | 2500 | 2500 |
机床外型 | mm | 2050×1580×1850 | 2050×1580×1850 |
高精度、高刚性、重负荷套筒主轴
整体铸铁底座、斜床身、刚性好、操作、排屑方便
高刚性、高精度、高速度的线性滑轨、精密滚珠丝杠

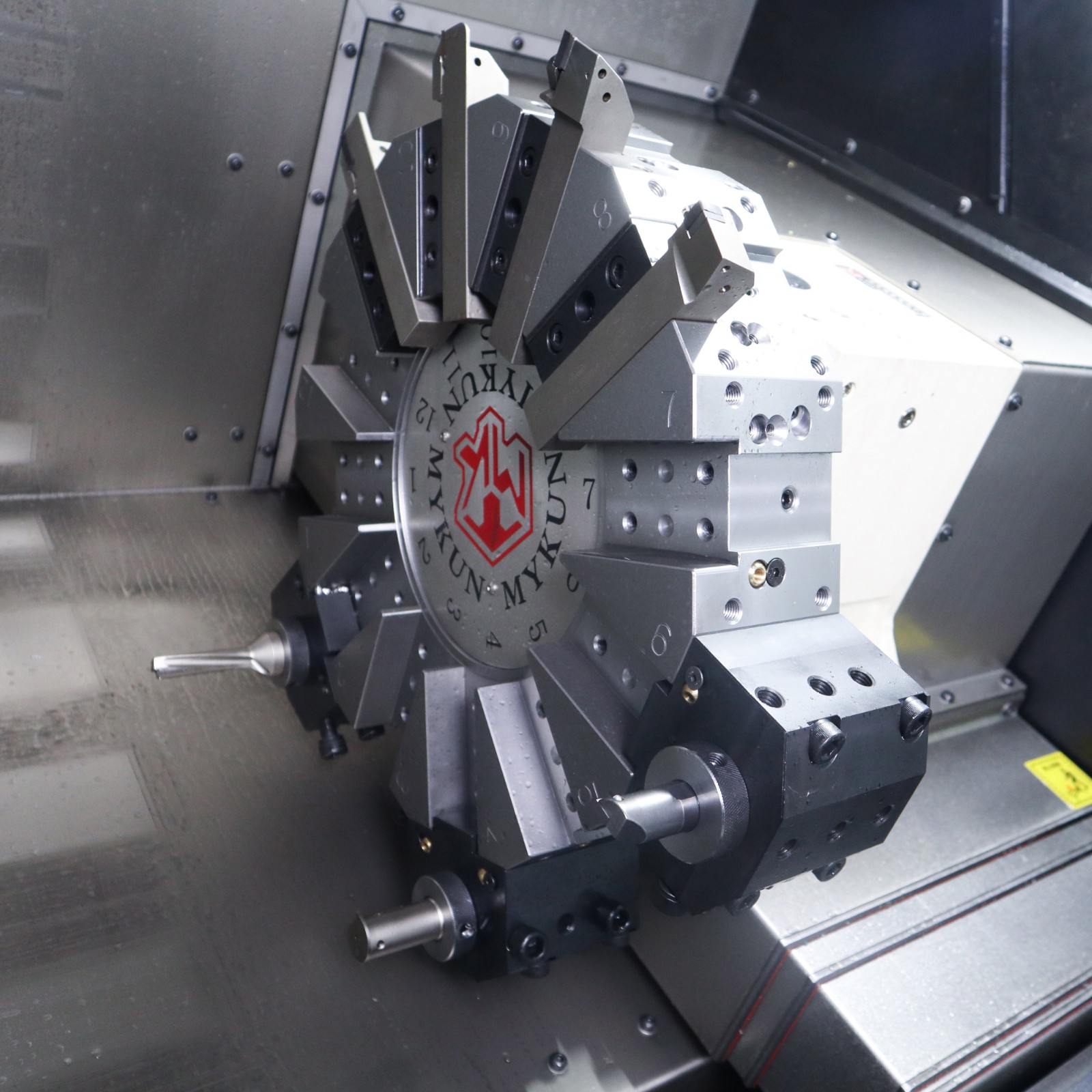

采用液压或伺服旋转刀塔,换刀快,就近换刀,换刀时间0.3-0.5秒,且适合重负荷切削
