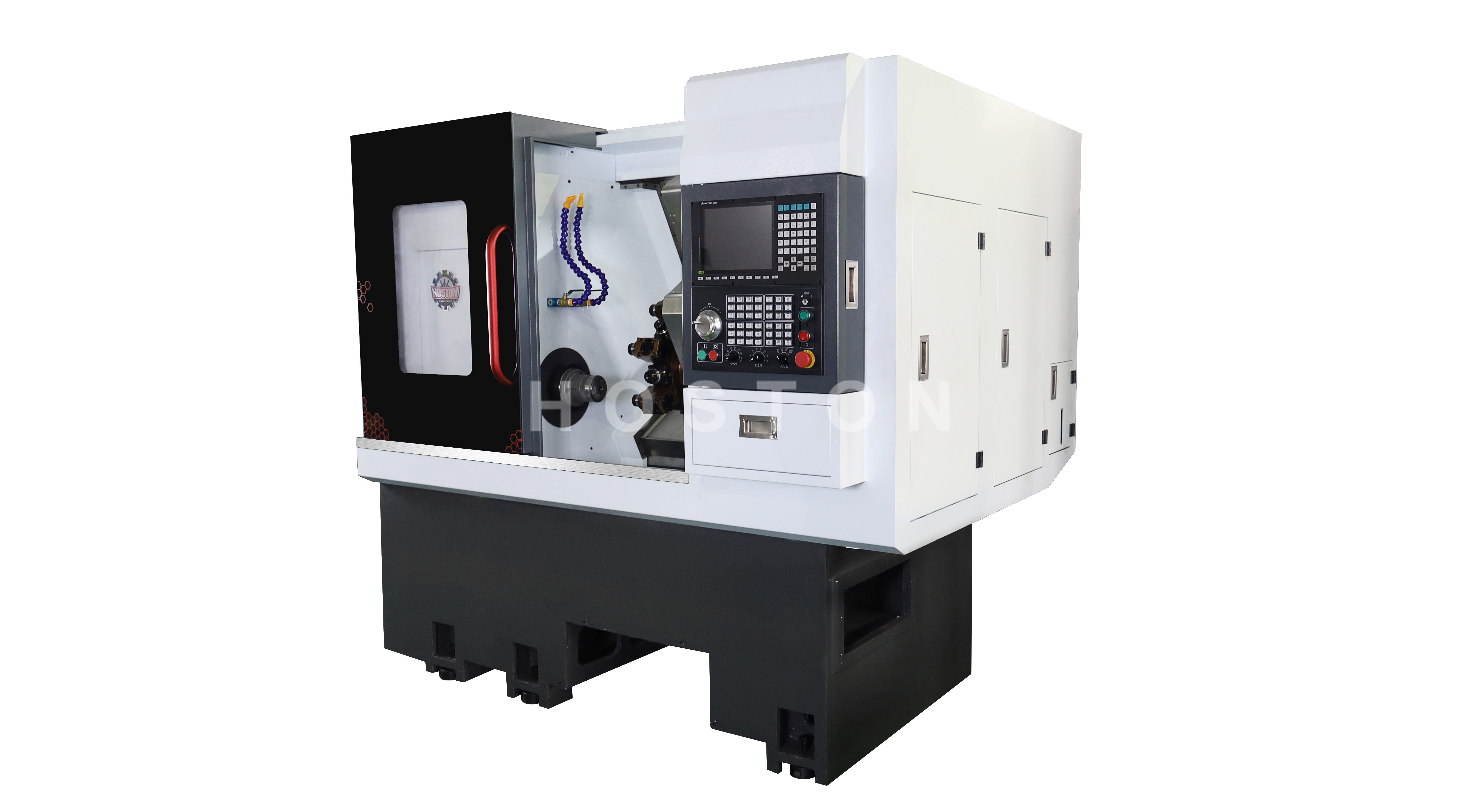

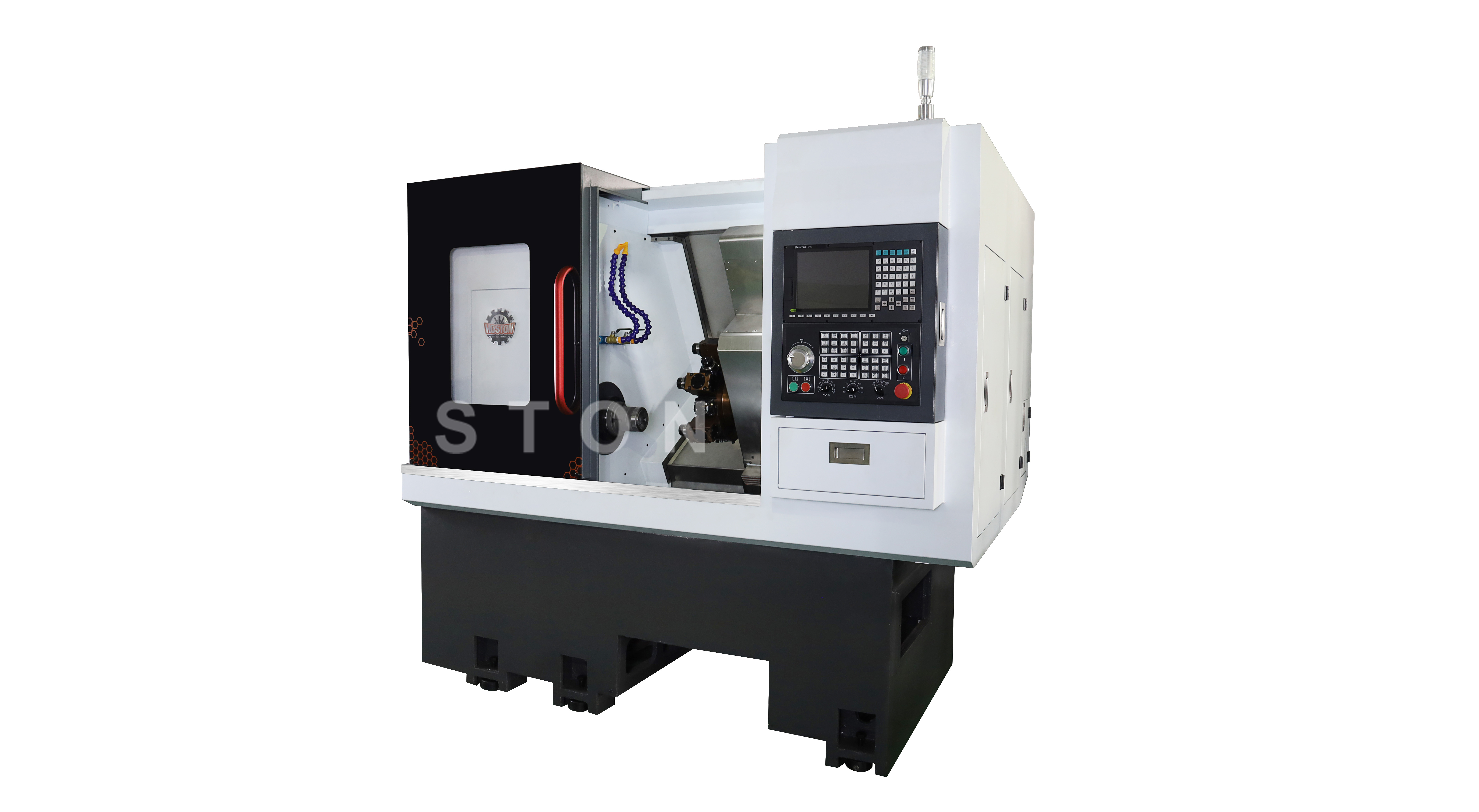

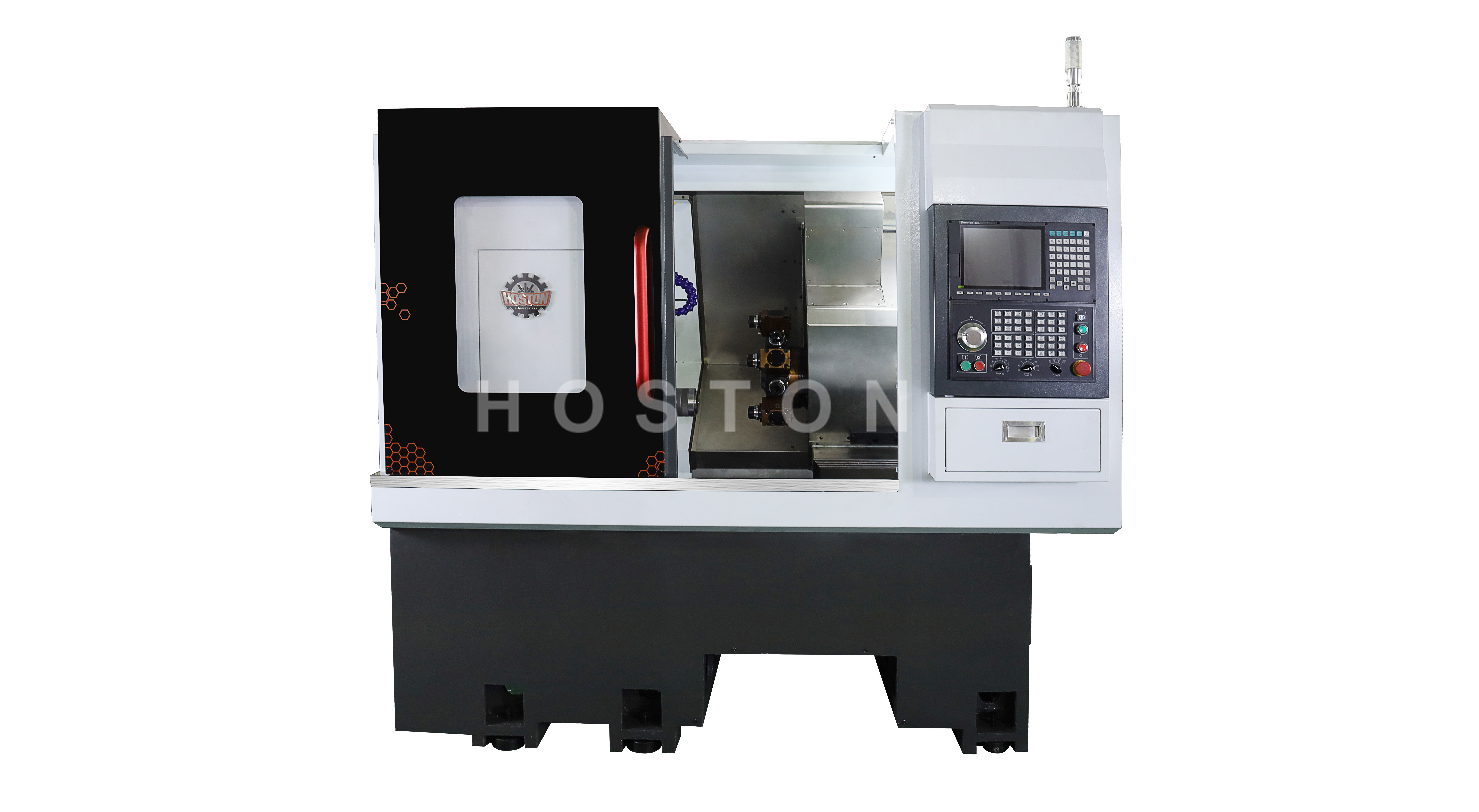

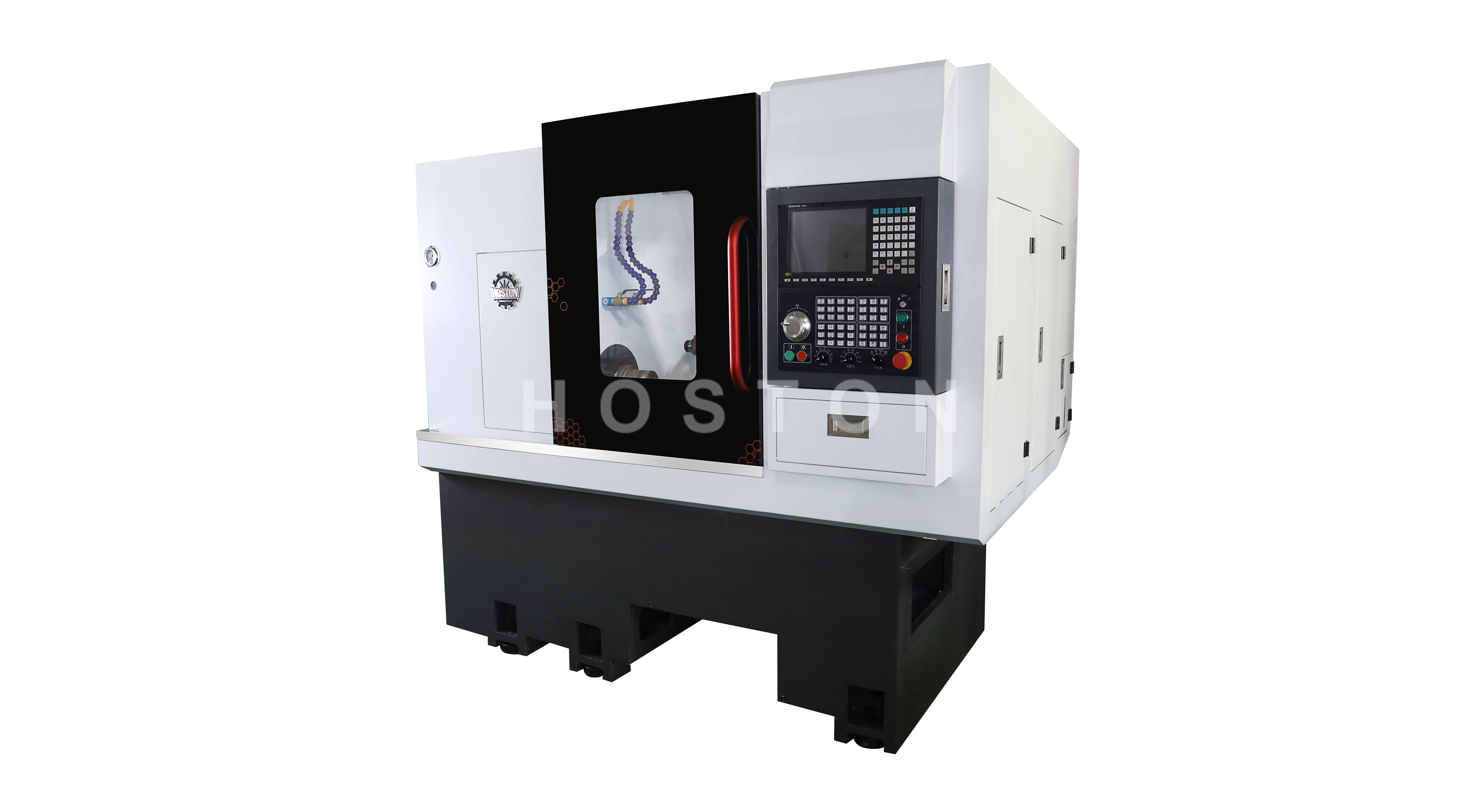

机械类别 | 项目 | 单位 | 车铣复合CK52MY | 车铣复合CK46MY |
加工能力 | 床身最大回转直径 | mm | 450 | 450 |
最大加工直径 | mm | 450 | 450 | |
加工长度 | mm | 380 | 380 | |
轴向行程 | X轴移动量 | mm | 250 | 250 |
Y轴移动量 | mm | ±50 | ±50 | |
Z轴移动量 | mm | 400 | 400 | |
机械精度 | 主轴跳动 | mm | 0.004 | 0.004 |
主轴分度定位精度 | ±0.002° | ±0.002° | ||
X/Y/Z轴重复定位精度 | mm | 0.002 | 0.002 | |
主轴 | 转速 | rpm | 4000 | 5000 |
卡盘尺寸 | inch | 8" | 6" | |
主轴鼻端 | A2-6 | A2-5 | ||
主轴通孔直径 | mm | 63 | 56 | |
最大可通棒料 | mm | 52 | 45 | |
刀塔 | 刀塔型式 | 带Y轴BT40 15工位动力刀塔 | 带Y轴BT40 15工位动力刀塔 | |
可选Y轴BT55 12工位动力刀塔 | 可选Y轴BT55 12工位动力刀塔 | |||
外径刀柄直径 | BT40 20 / BT55 25 | BT40 20 / BT55 25 | ||
内径刀柄直径 | mm | BT40 25 / BT55 40 | BT40 25 / BT55 40 | |
移动速度 | X轴快速移动速度 | m/min | 24 | 24 |
Y轴快速移动速度 | m/min | 24 | 24 | |
Z轴快速移动速度 | m/min | 24 | 24 | |
电机功率 | 主轴 | kw | 7.5 | 7.5 |
X轴伺服电机 | kw | 2.4 | 2.4 | |
Z轴伺服电机 | kw | 2.4 | 2.4 | |
Y轴伺服电机 | kw | 1.7 | 1.7 | |
铣销电机 | kw | 3.1 | 3.1 | |
其他 | 机床尺寸长宽高 | mm | 2400×1700×1920 | 2400×1700×1920 |
机床重量 | kg | 3200 | 3200 | |
备注 | 可选不带Y轴保留车铣功能 | CK52M | CK46M |
产品特征

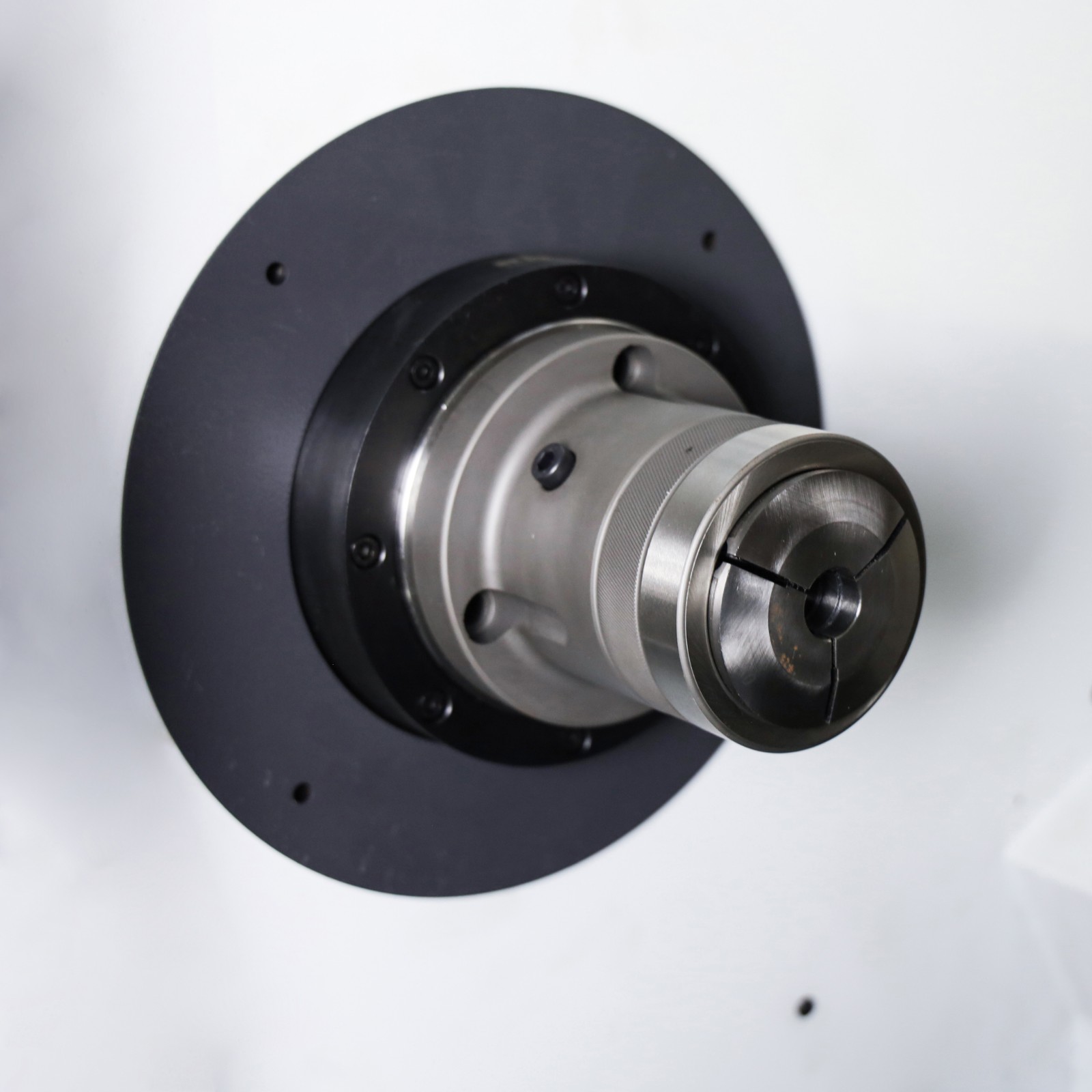

高精度、高刚性、重负荷套筒主轴
整体铸铁底座、30°斜床身、刚性好、操作、排屑方便
高刚性、高精度、高速度的日本滚柱导轨、日本精密滚珠丝杠

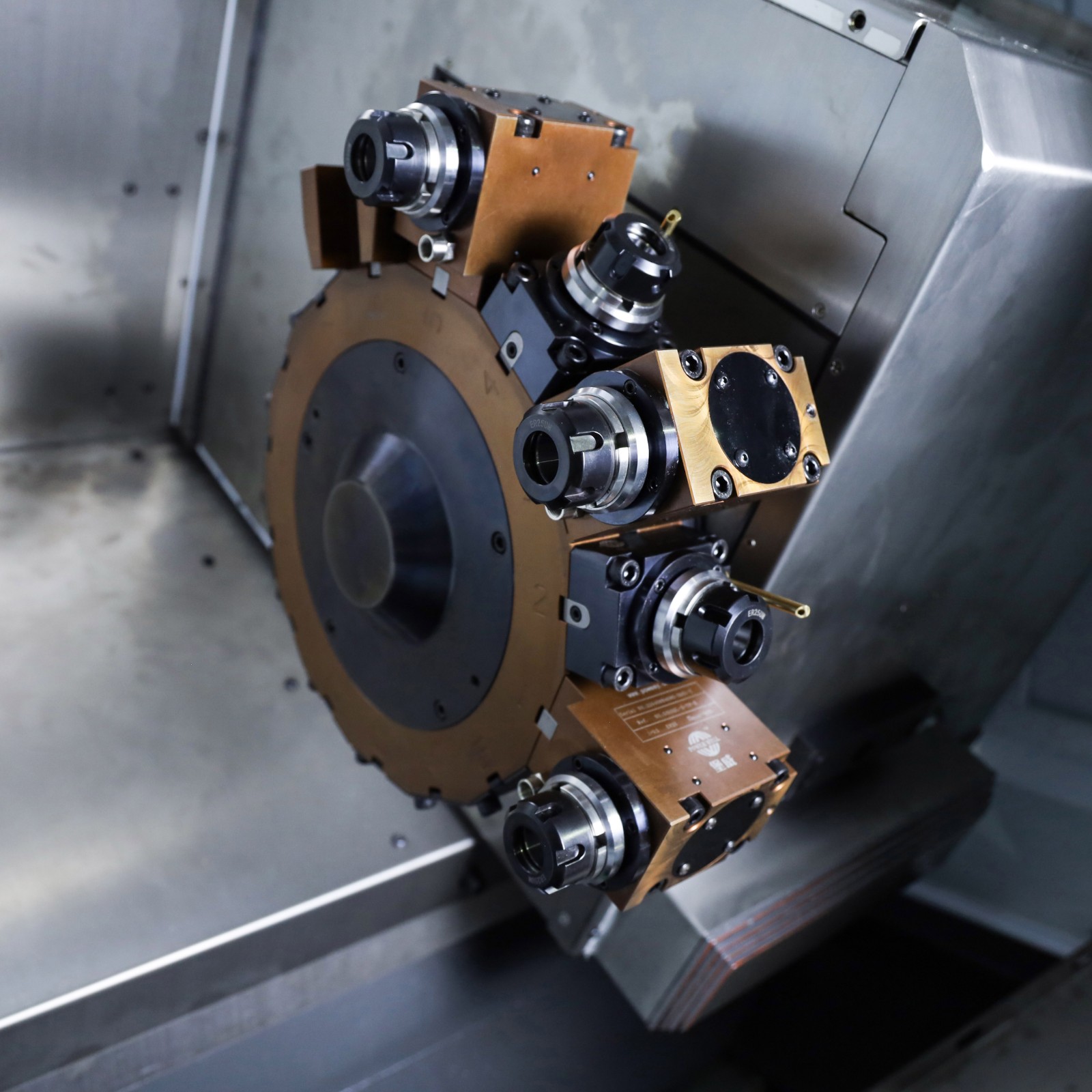

采用带Y轴伺服动力刀塔，可实现车铣复合加工
尾座采用油压控制，芯轴自动伸宿，刚性好，操作方便，可加工长轴类零件
